云计算！4.6实验–路由及VLAN

一、路由实验

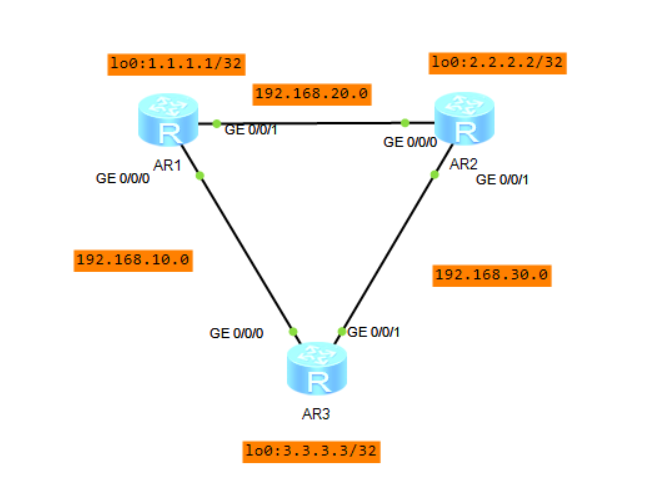

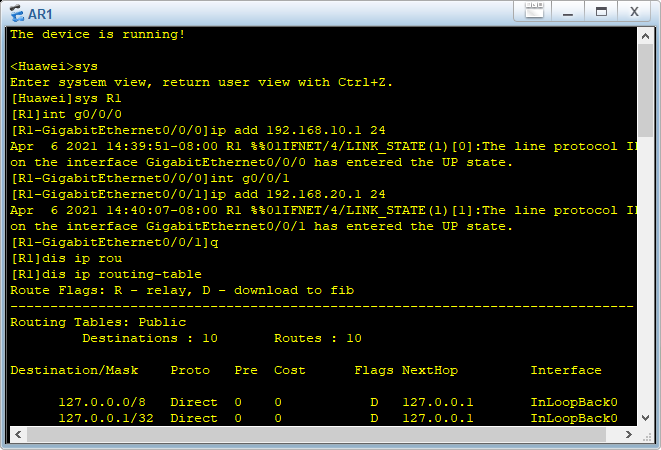

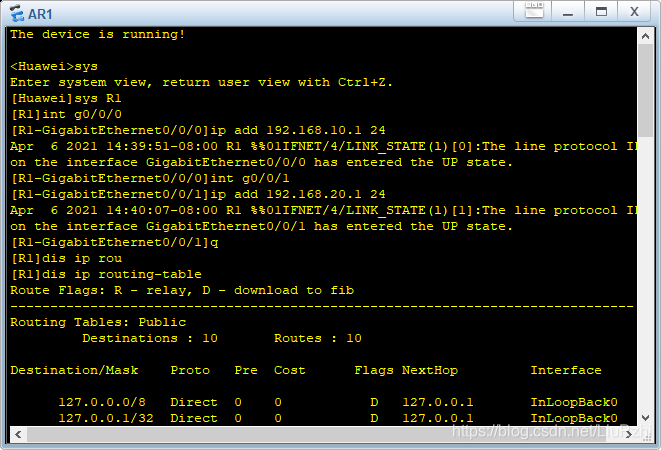

实验要求：使3个Loopback可以互联。 实验步骤如下： 1.配置AR1的2个接口


    sys[Huawei]sys r1[r1]int g0/0/0[r1-g0/0/0]ip add 192.168.20.1 24[r1-g0/0/0]int g0/0/1[r1-g0/0/1]ip add 192.168.20.1 24[r1-g0/0/1]quit[r1]dis ip routing-table

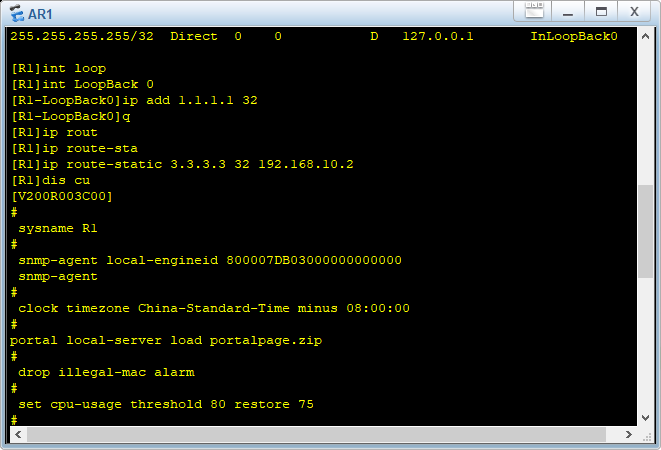

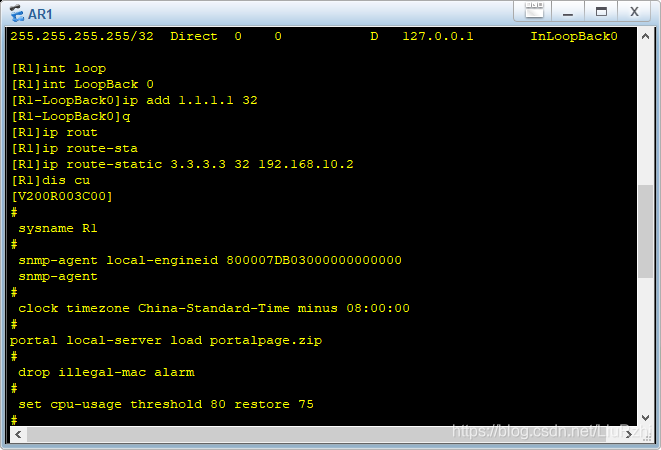

2.配置AR1虚拟Loopback

[r1]int LoopBack 0[r1-LoopBack 0]ip add 1.1.1.1 32[r1-LoopBack 0]quit

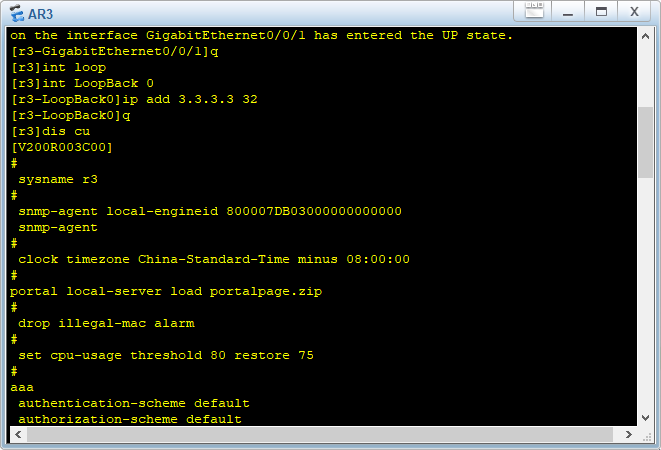

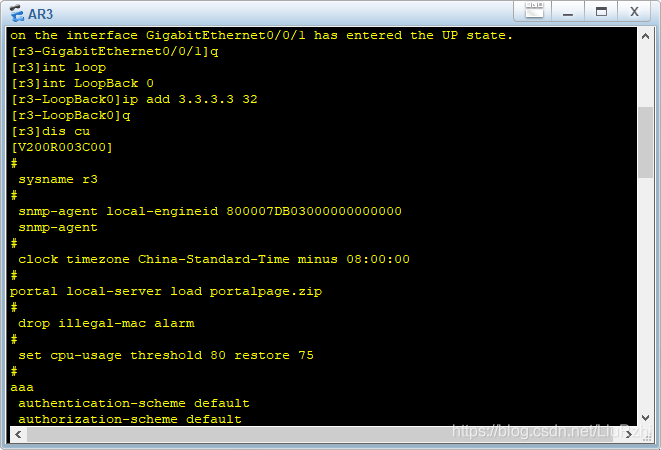

3.同理配置AR2,AR3

4.以1.1.1.1和3.3.3.3互通为例

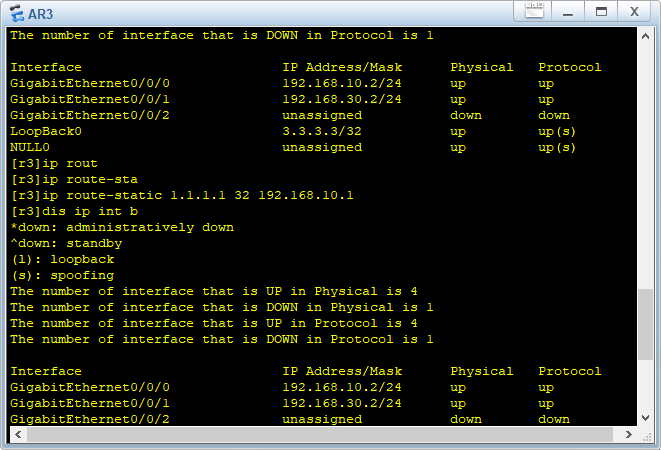

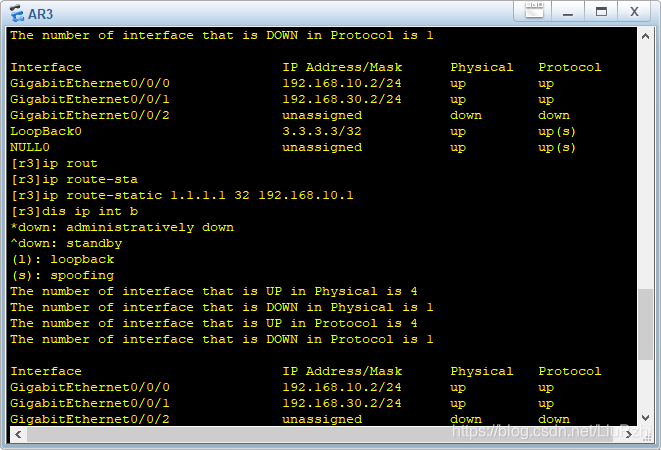

[r1]ip route-static 3.3.3.3 32 192.168.10.2[r3]ip route-static 1.1.1.1 32 192.168.10.1

5.测试连通性

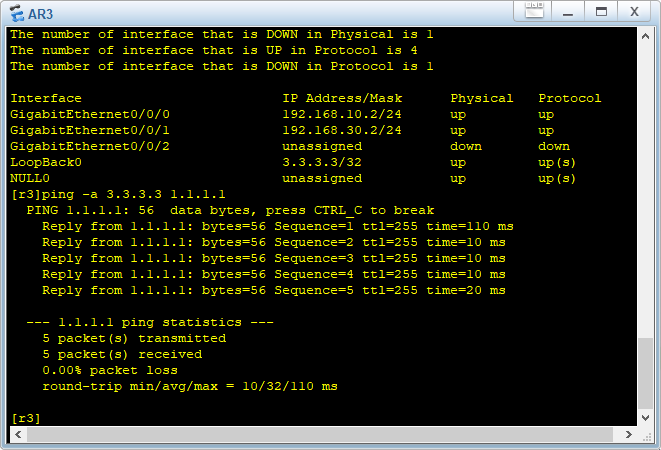

[r3]png -a 3.3.3.3 1.1.1.1

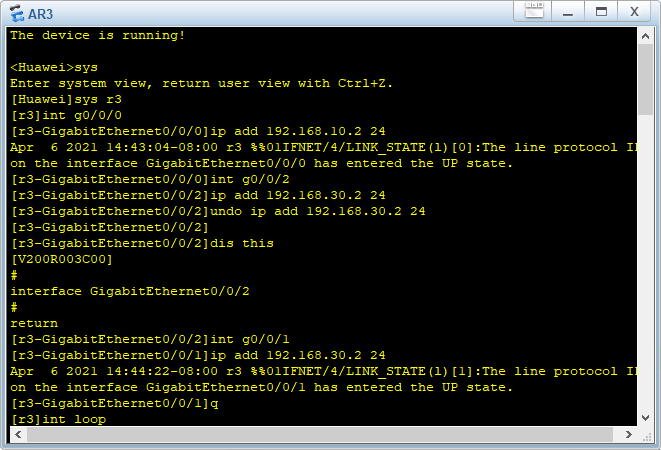

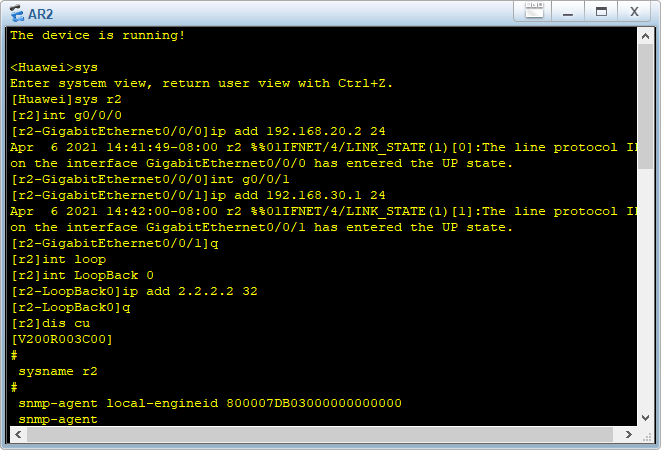

附实验图：

图示为实验过程。

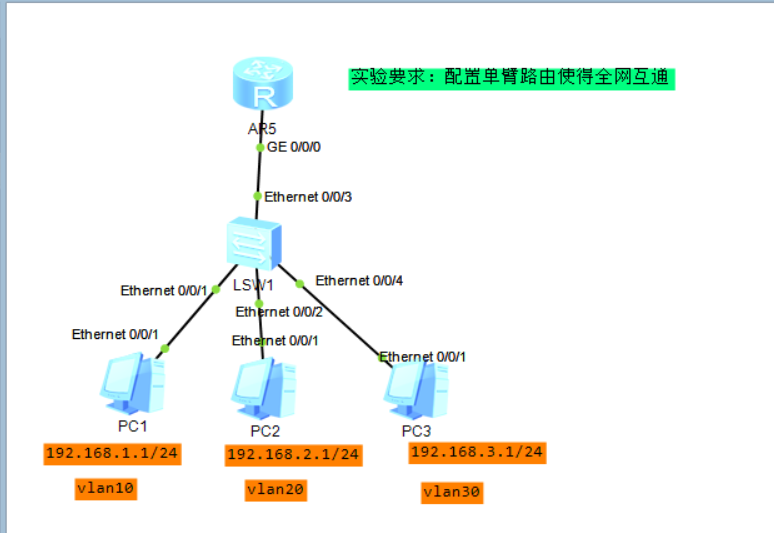

二、单臂路由

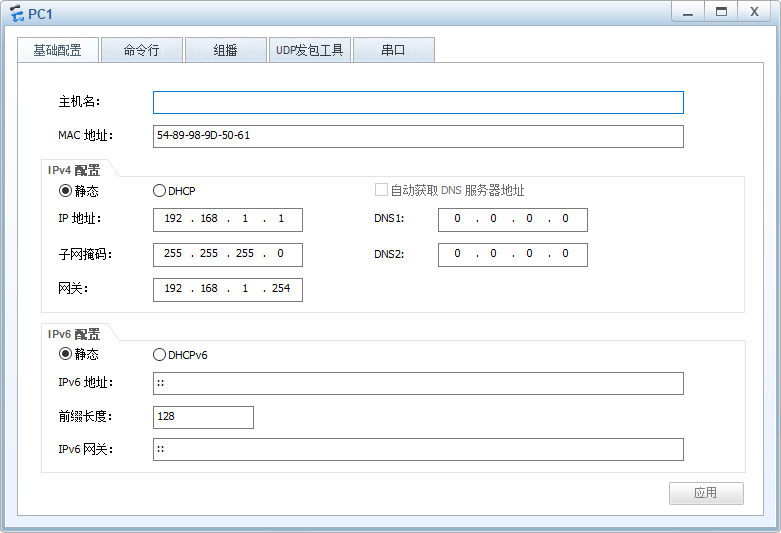

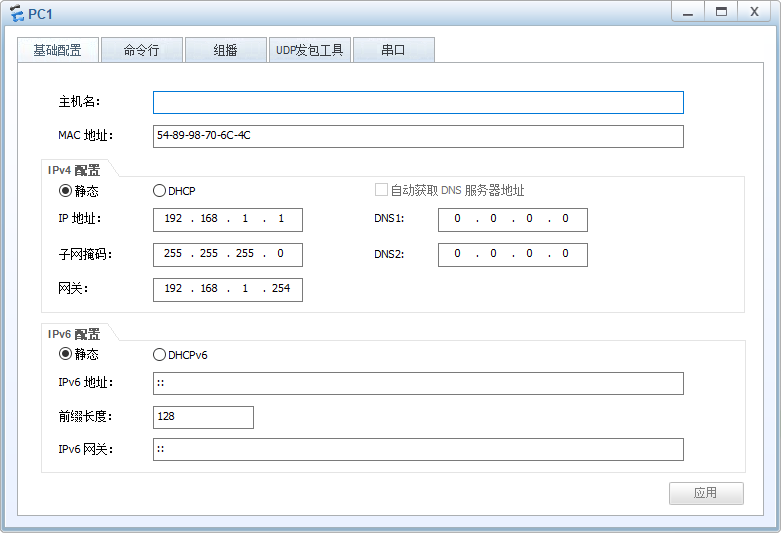

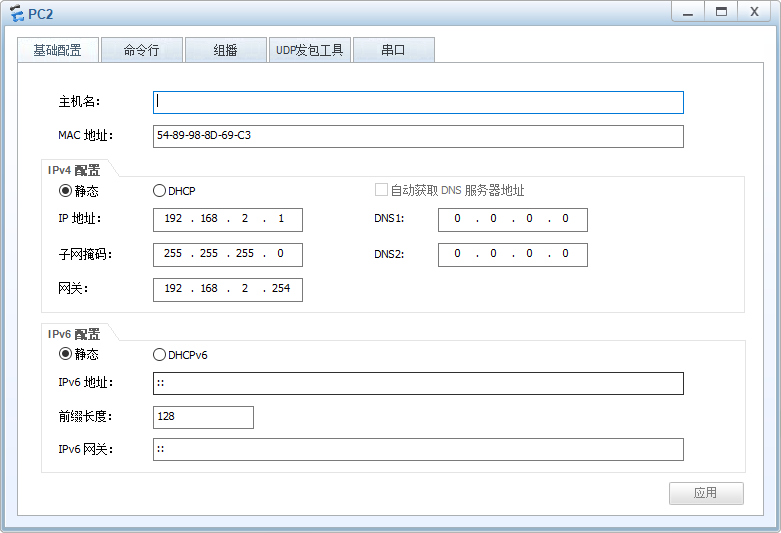

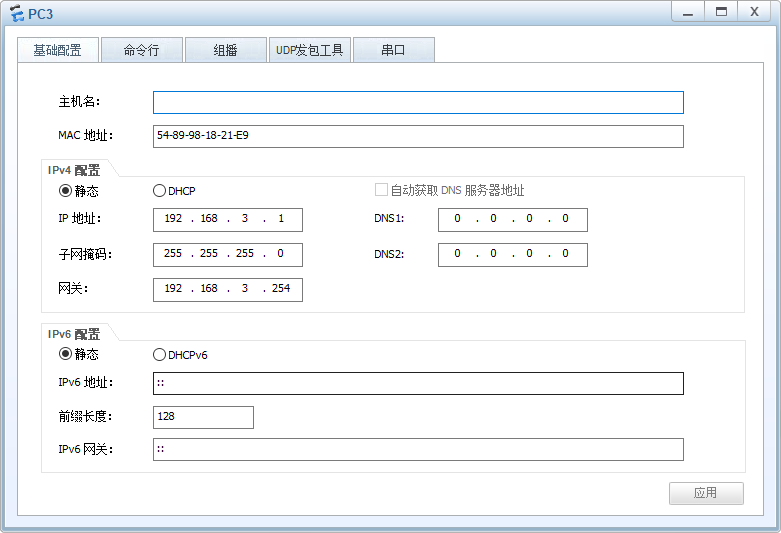

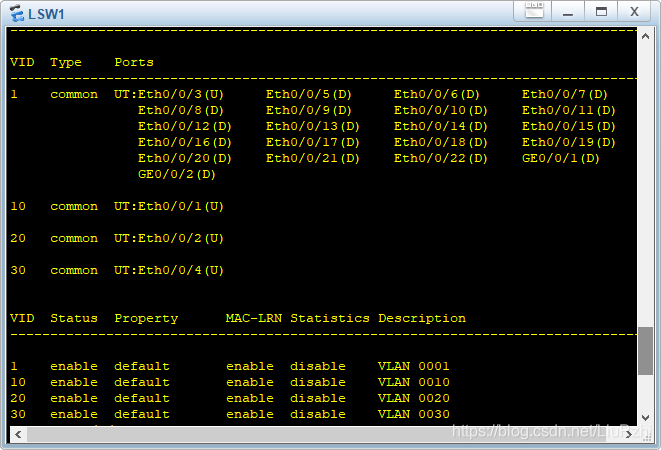

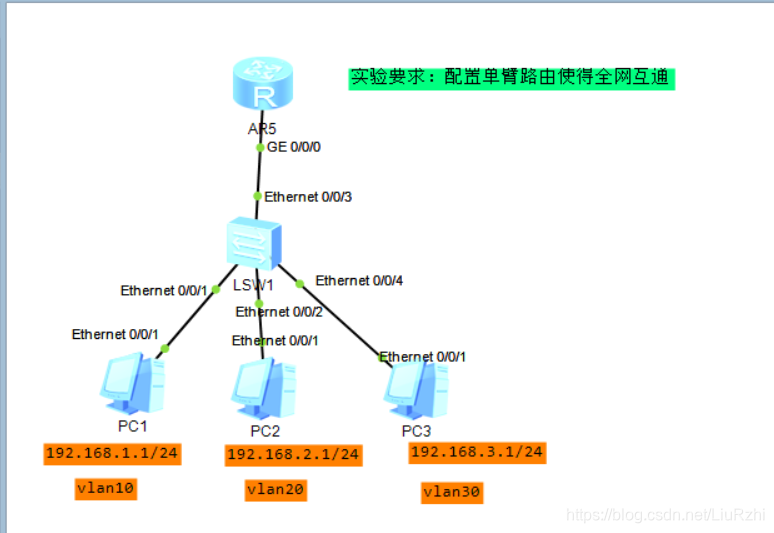

实验要求：配置单臂路由使得全网互通。 实验步骤如下： 1.配置PC1,2,3 2.配置交换机接口

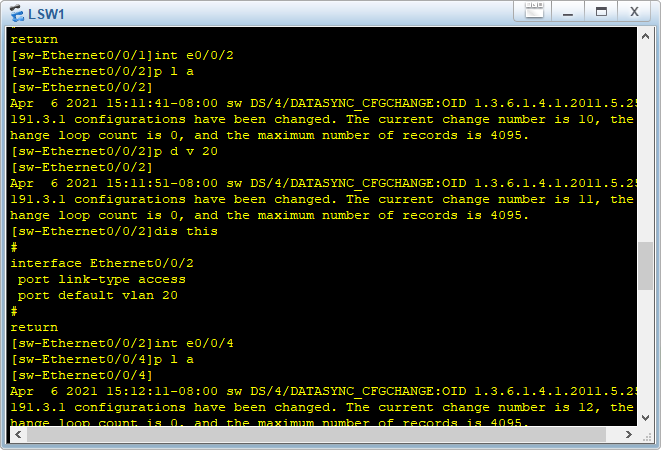

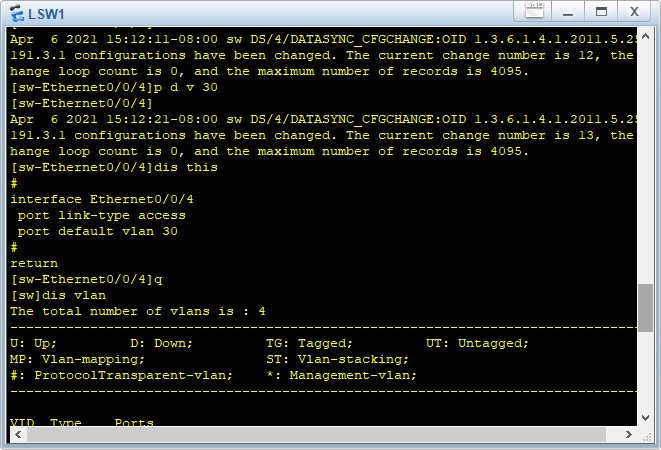

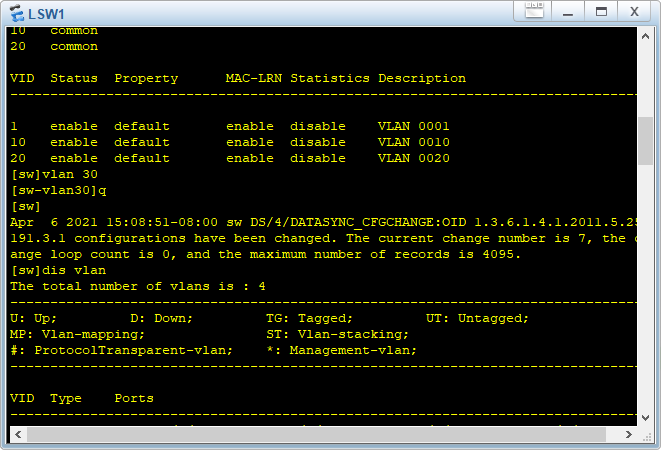

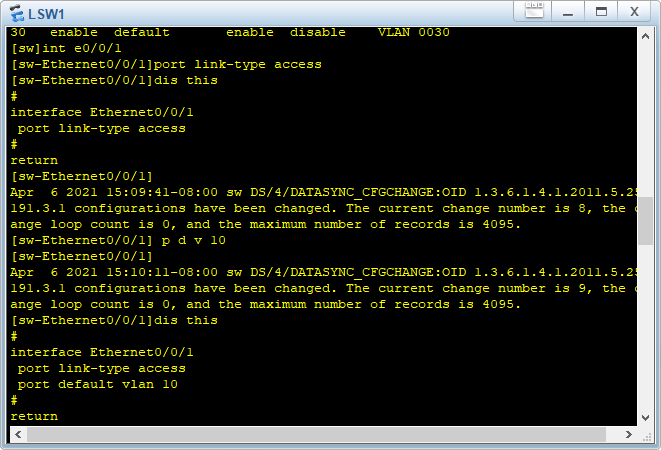

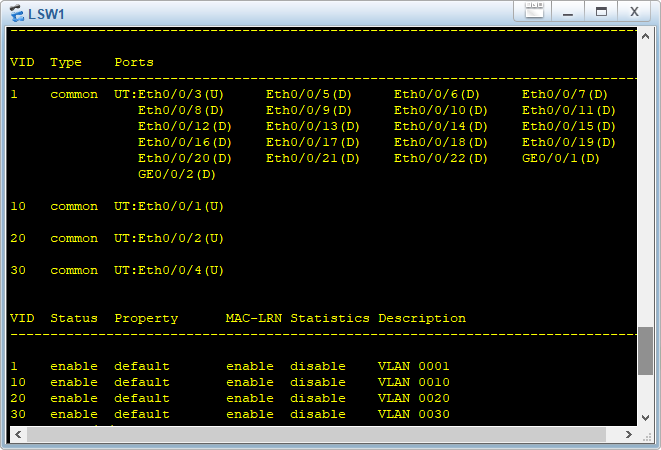

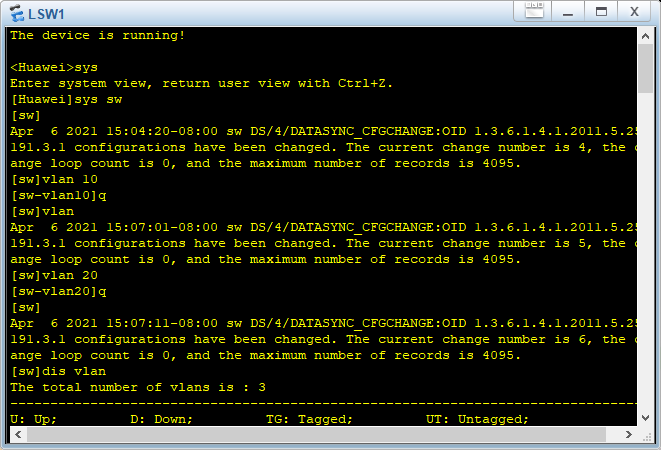

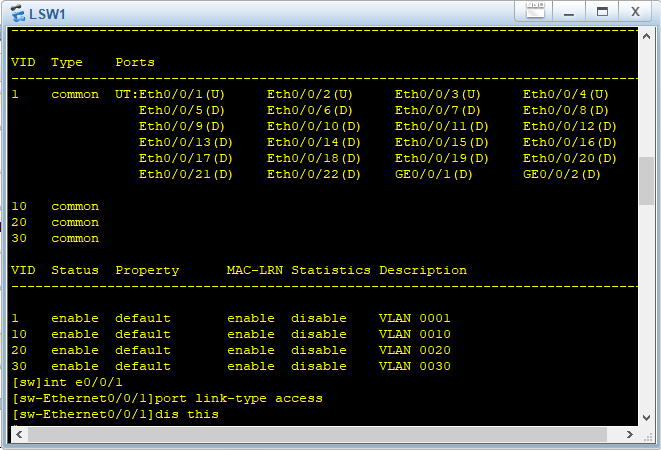

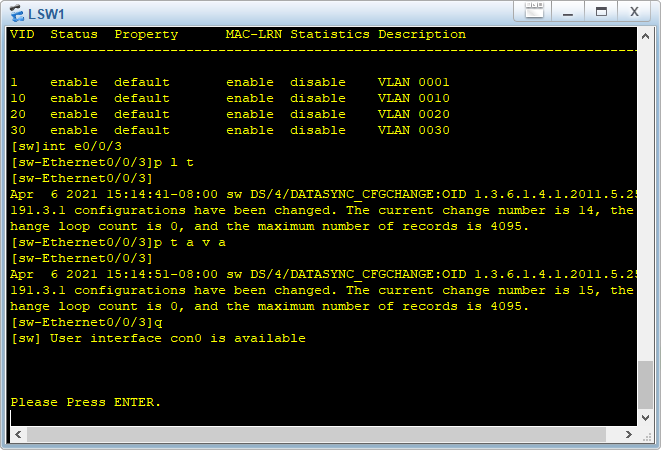

    sys[Huawei]sys sw[sw]vlan 10[sw]vlan 20[sw]vlan 30[sw]dis vlan[sw]int e0/0/1[sw-e0/0/1]port link-type access[sw-e0/0/1]port default vlan 10[sw]int e0/0/2[sw-e0/0/2]port link-type access[sw-e0/0/2]port default vlan 20[sw]int e0/0/4[sw-e0/0/4]port link-type access[sw-e0/0/4]port default vlan 30[sw]int e0/0/3[sw-e0/0/3]port link-type trunk[sw-e0/0/3]port trunk allow-pass vlan all

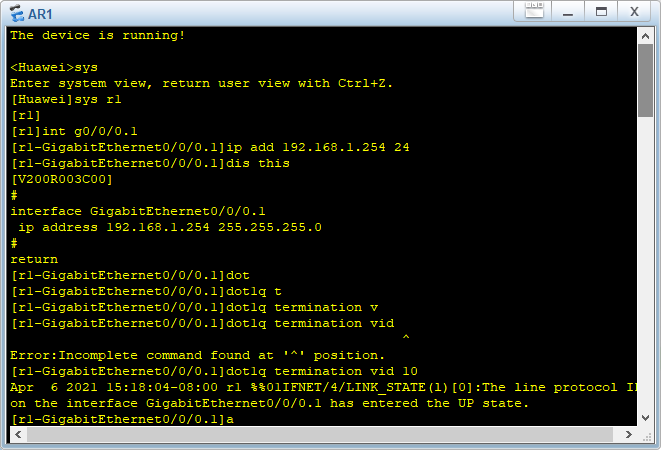

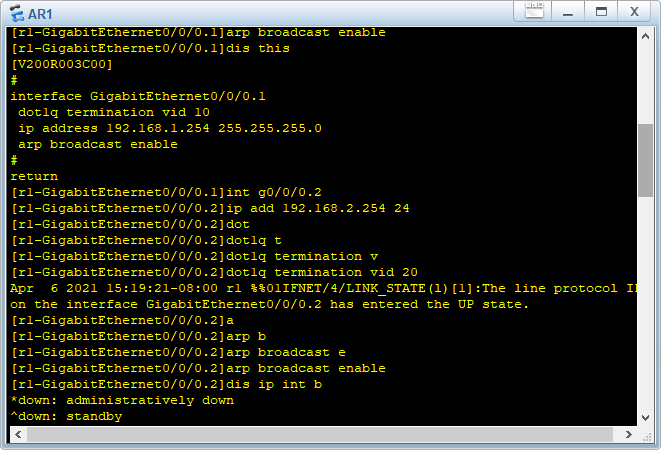

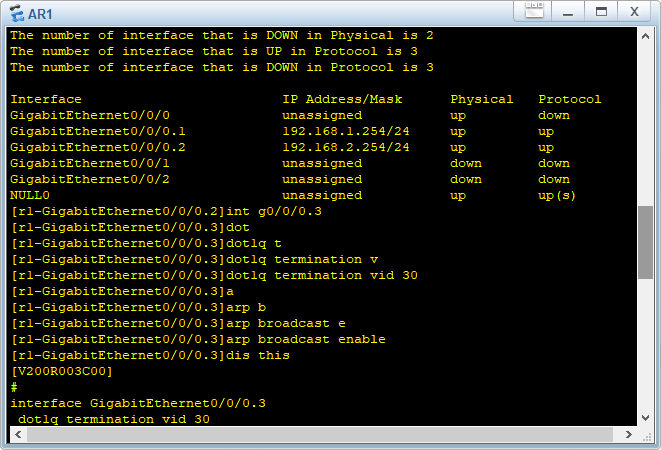

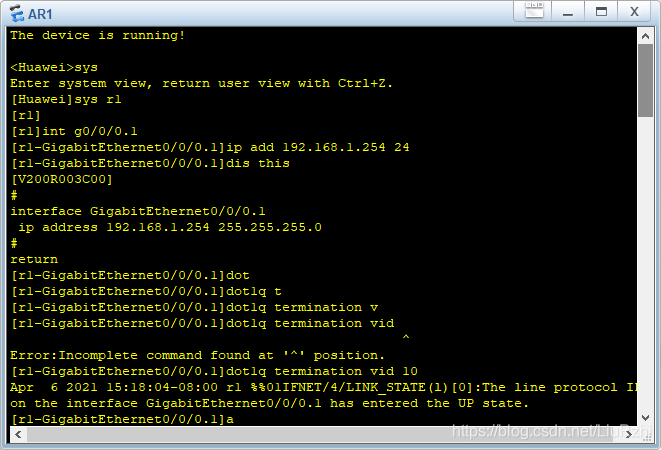

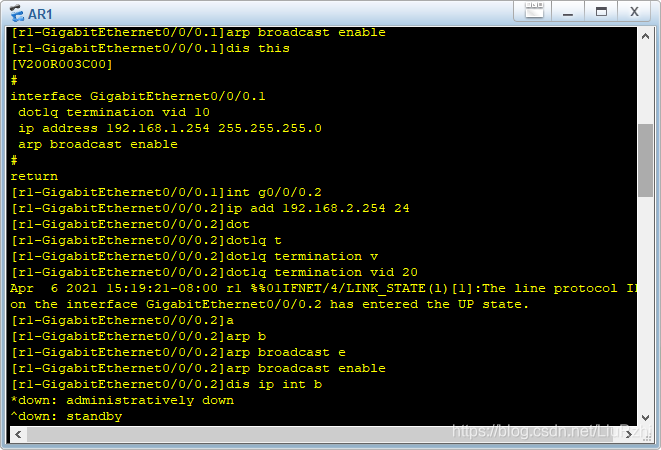

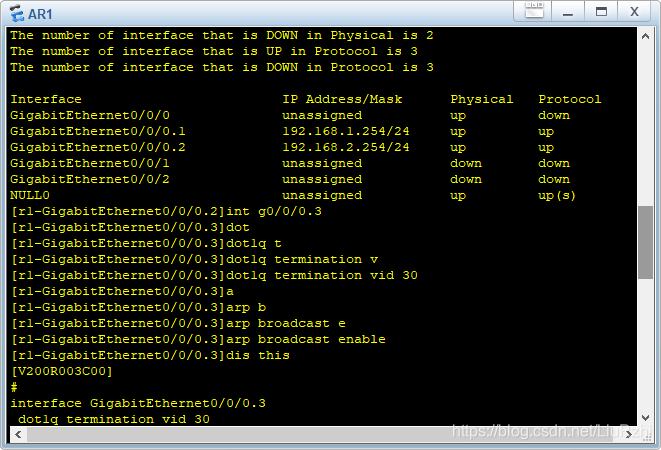

3.设置AR1


    sys[Huawei]sys r1

     int g0/0/0.1

      ip add 192.168.1.254 24

       dot1q termination vid 10

        arp broadcast enable

         dis this

          int g0/0/0.2

           ip add 192.168.2.254 24

            dot1q termination vid 20

             arp broadcast enable

              dis this

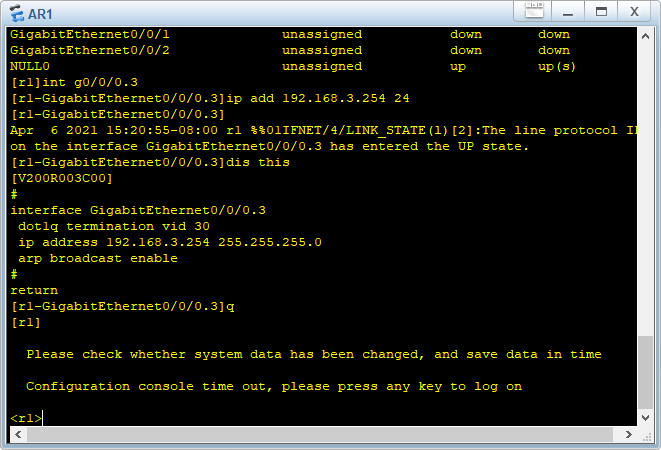

               int g0/0/0.3

                ip add 192.168.3.254 24

                 dot1q termination vid 30

                  arp broadcast enable

                   dis this

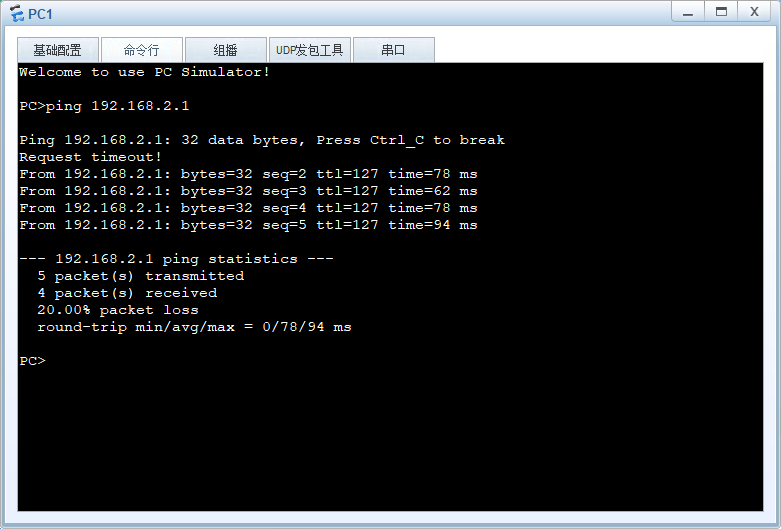

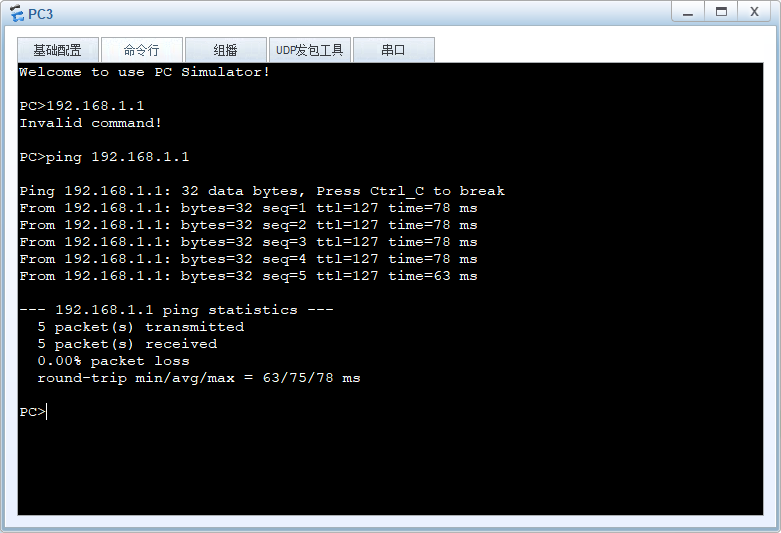

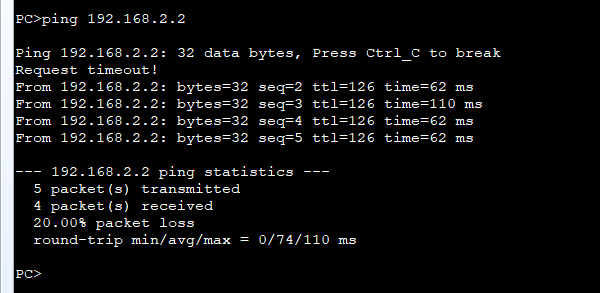

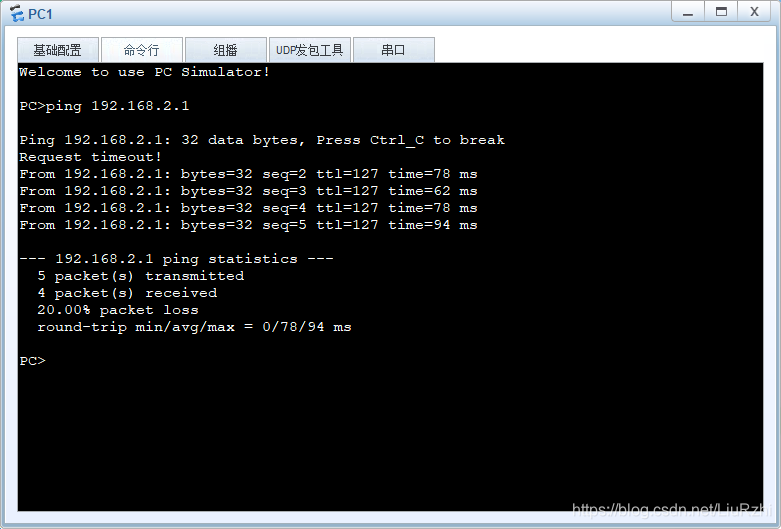

4.尝试连接

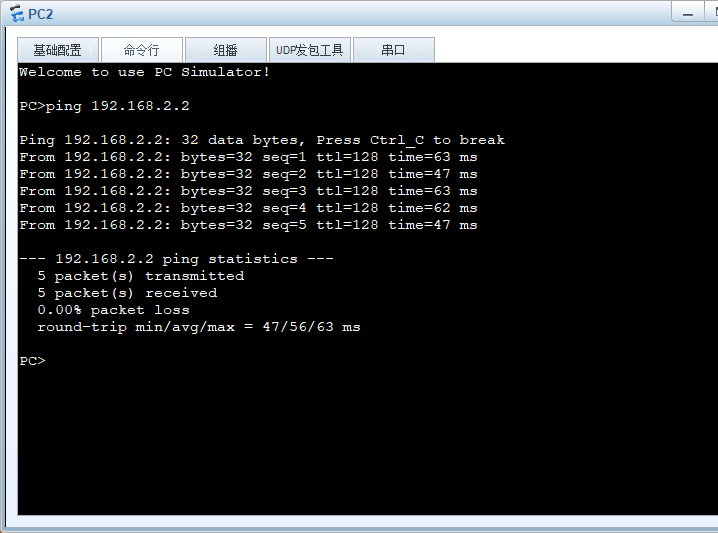

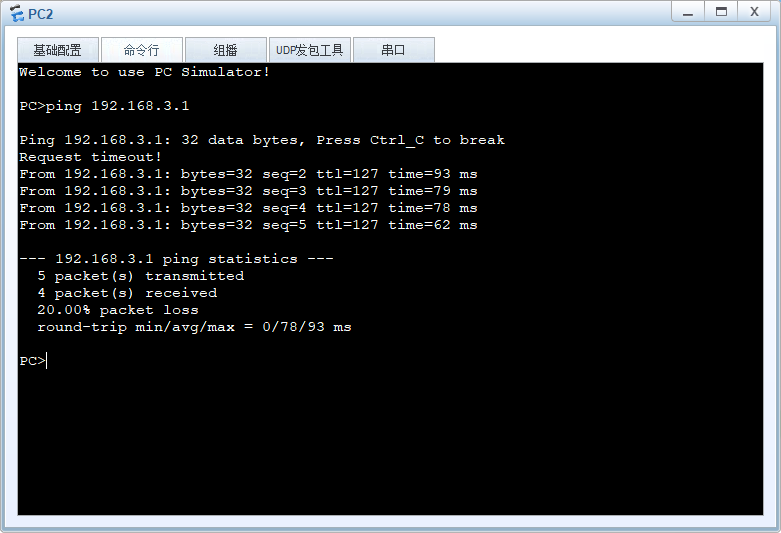

pc>ping 192.168.2.1

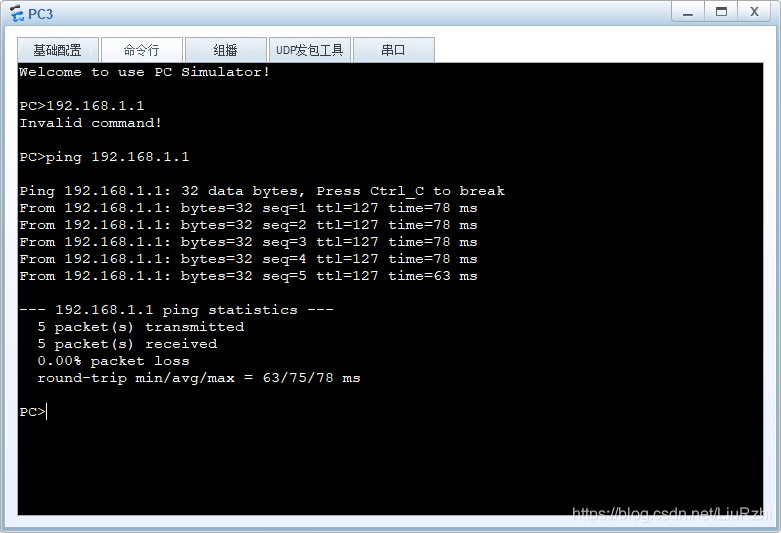

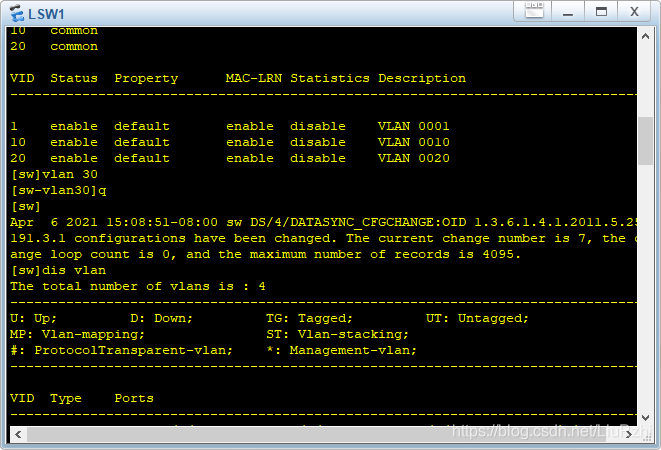

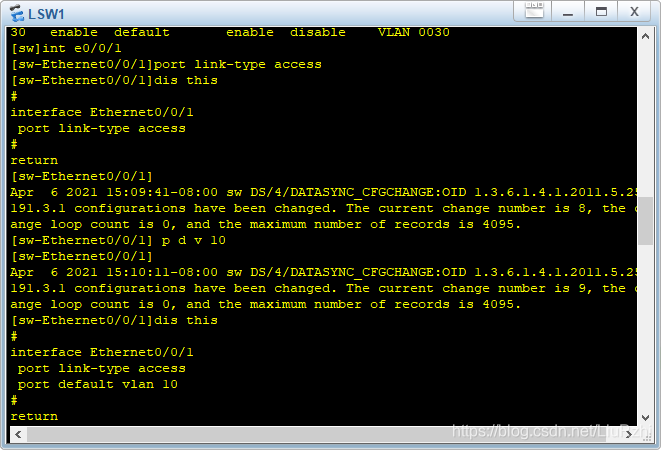

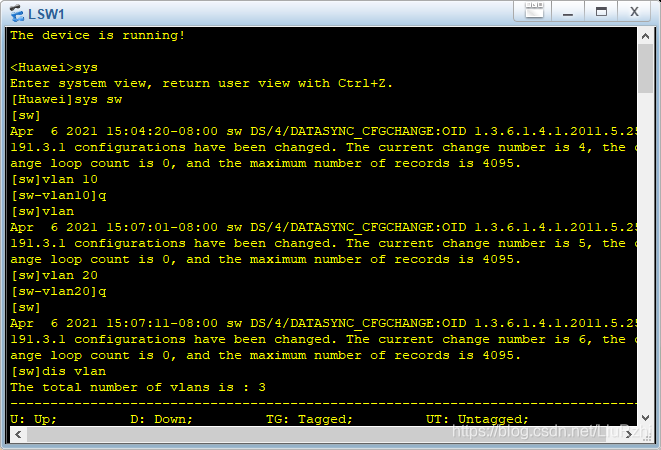

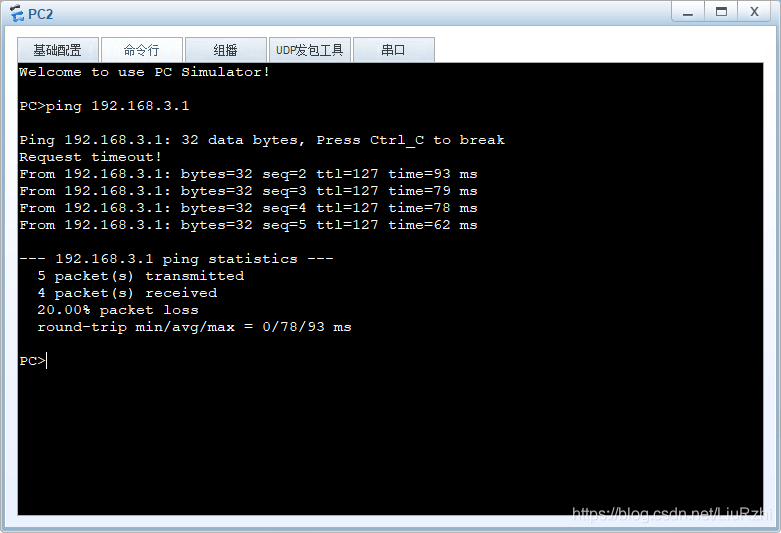

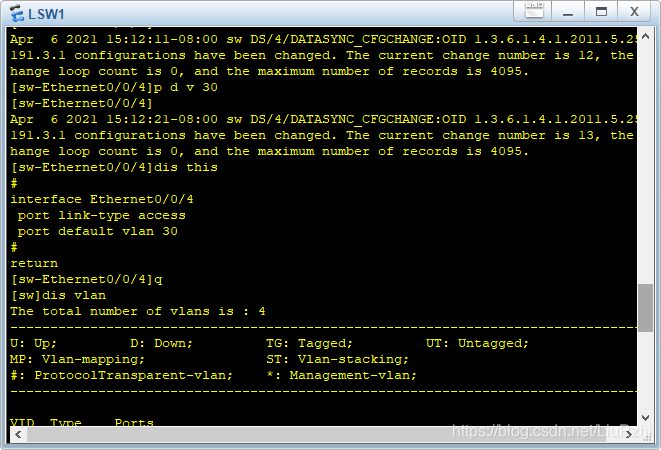

附实验图

图示为具体的实验过程。

三、综合实验

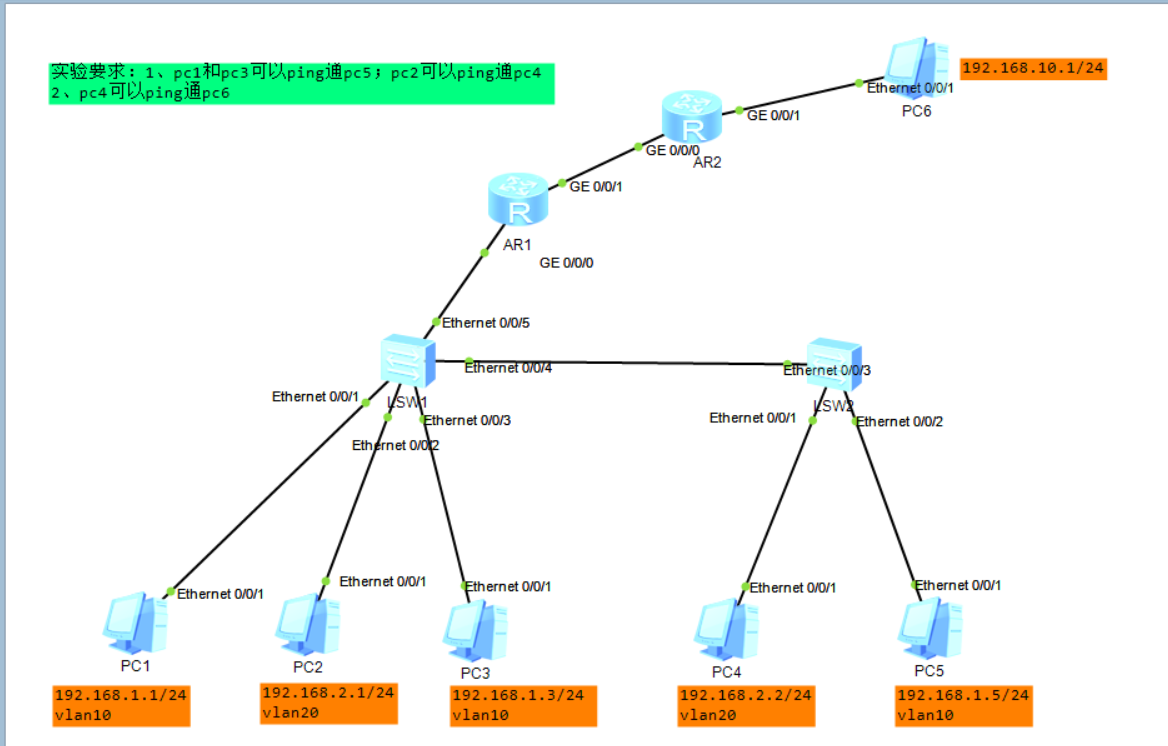

实验要求：1.pc1和pc3可以ping通pc5;2.pc2可以ping通pc4；3.pc4可以ping通pc6. 实验步骤如下： 1.配置主机 2.配置交换机接口


    sys[Huawei]sys sw1[sw1]vlan 10[sw1]vlan 20[sw1]dis vlan[sw1]int e0/0/1[sw1-e0/0/1]port link-type access[sw1-e0/0/1]port default vlan 10[sw1]int e0/0/2[sw1-e0/0/2]port link-type access[sw1-e0/0/2]port default vlan 20[sw1]int e0/03[sw1-e0/0/4]port link-type access[sw1-e0/0/4]port default vlan 10[sw1]int e0/0/4[sw1-e0/0/3]port link-type trunk[sw1-e0/0/3]port trunk allow-pass vlan all[sw1]int e0/0/5[sw1-e0/0/5]port link-type access[sw1-e0/0/5]port default vlan 20

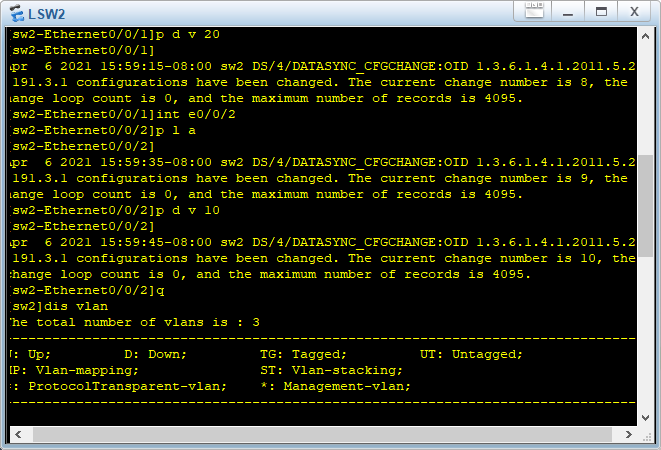

    sys[Huawei]sys sw2[sw2]vlan 10[sw2]vlan 20[sw2]dis vlan[sw2]int e0/0/1[sw2-e0/0/1]port link-type access[sw2-e0/0/1]port default vlan20[sw2]int e0/0/2[sw2-e0/0/2]port link-type access[sw2-e0/0/2]port default vlan 10[sw2]int e0/03[sw2-e0/0/3]port link-type trunk[sw2-e0/0/3]port trunk allow-pass vlan all

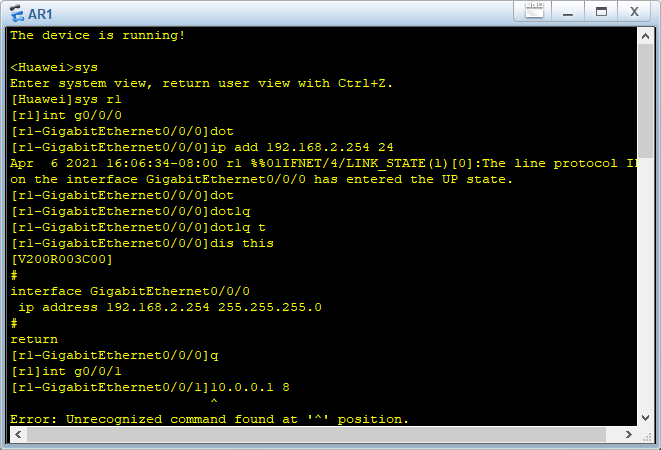

3.配置路由器


    sys[Huawei]sys r1

     int g0/0/0

      ip add 192.168.2.254 24

       dis this

        int g0/0/1

         ip add 10.0.0.1 8

          dis this









    sys[Huawei]sys r2

     int g0/0/0

      ip add 10.0.0.2 8

       dis this

        int g0/0/1

         ip add 192.168.10.254 24

          dis this

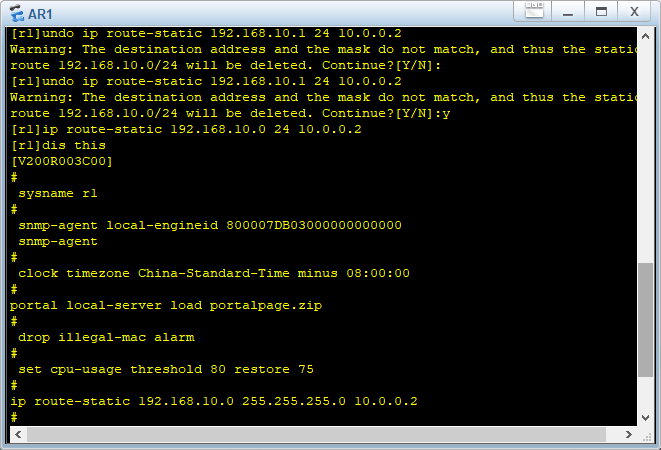

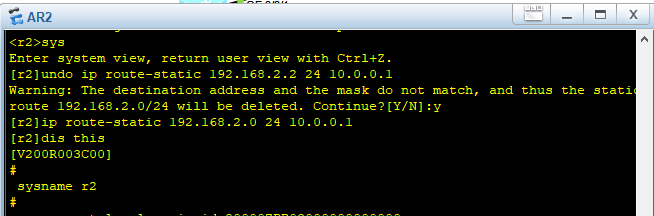

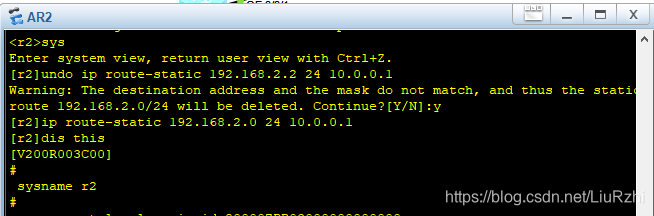

4.设置静态路由


    ip route-static 192.168.10.0 24 10.0.0.2

     ip route-static 192.168.2.0 24 10.0.0.1

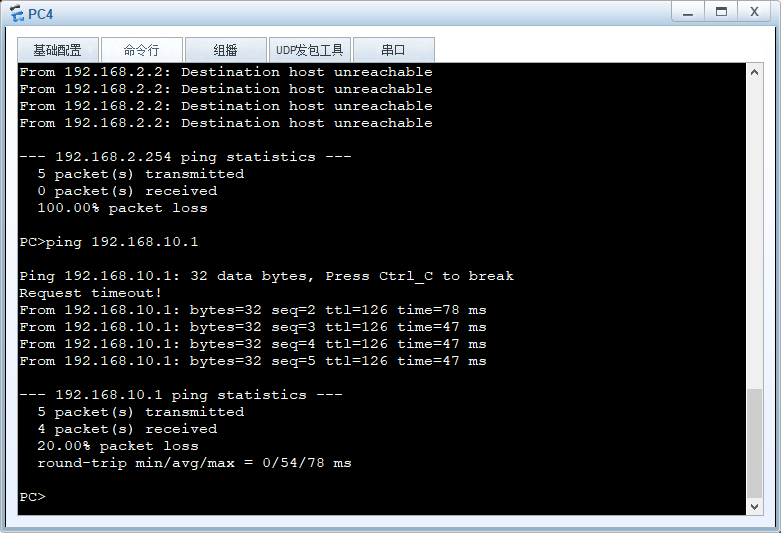

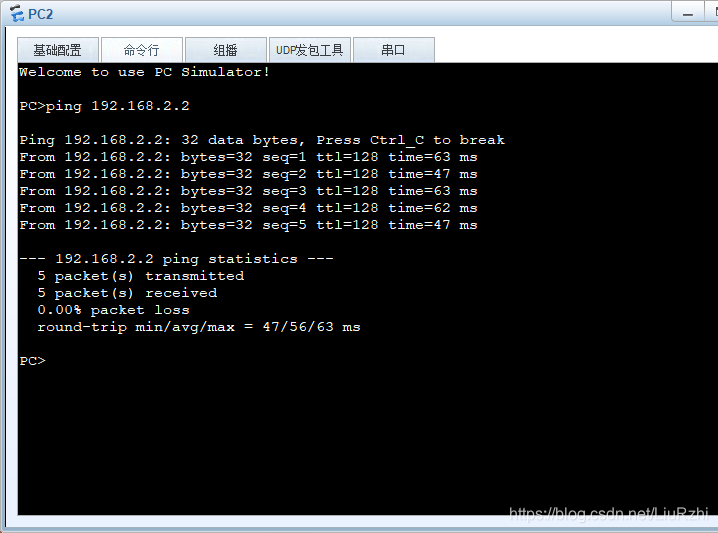

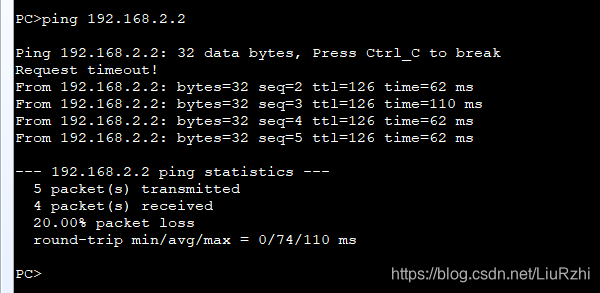

5,尝试连通

ping

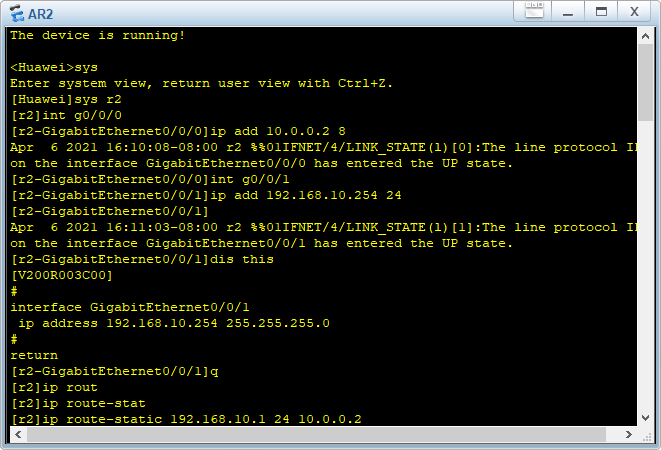

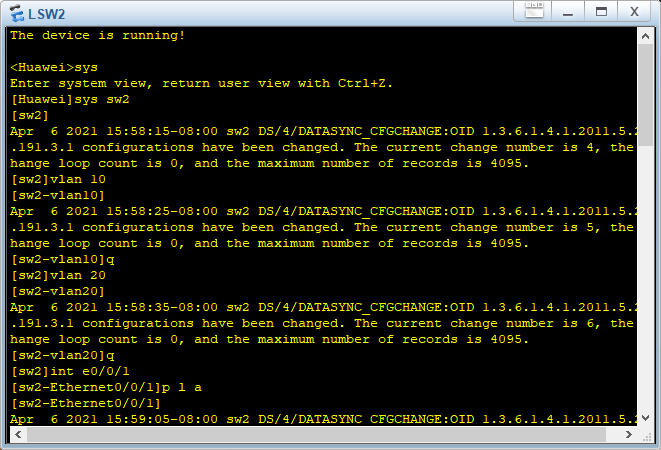

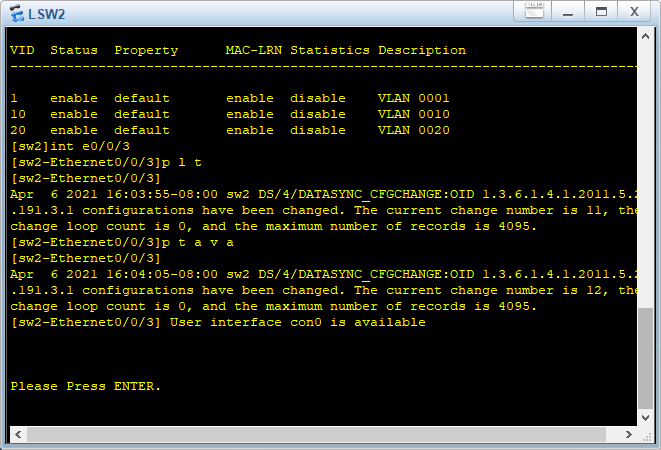

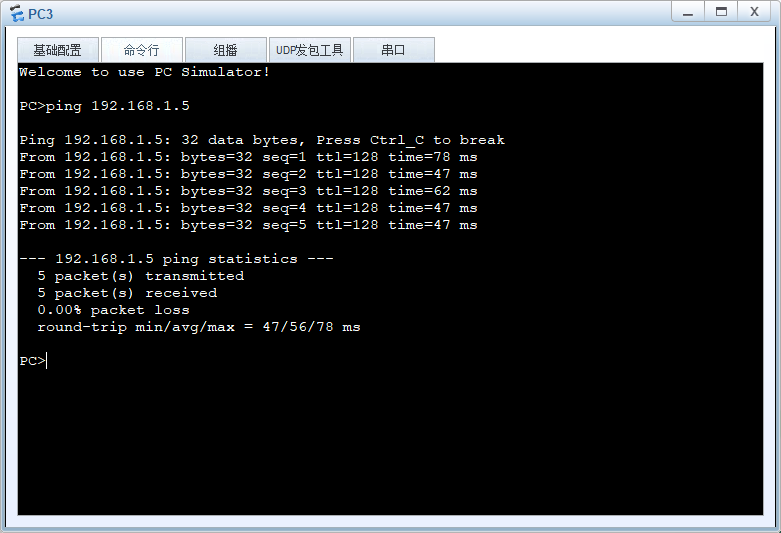

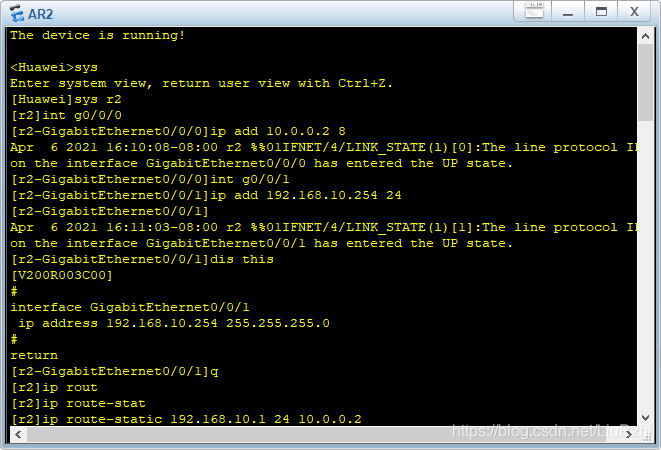

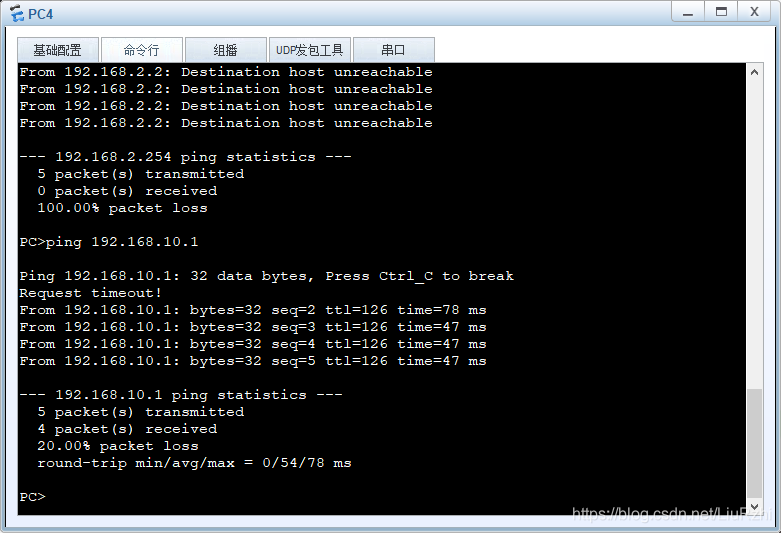

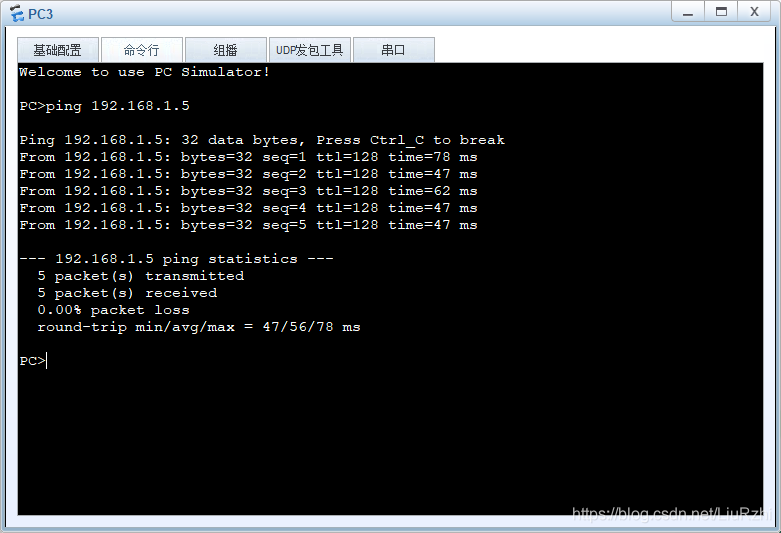

附实验图

图示为实验得相应流程。
